皮帶輸送機(又稱膠帶輸送機、帶式輸送機 )是一種摩擦驅動以連續方式運輸物料的機械。中厚機械集團公司在設計與研發上不斷完善，技術與創新上不斷提高，現皮帶輸送機已成為物料搬運系統機械化和自動化不可缺少的組成部分。根據輸送工藝要求，可以單臺輸送，也可多臺組成或與其他輸送設備組成水平或傾斜的輸送系統，以滿足不同布置形式的作業線需要。皮帶輸送機具有輸送能力強，輸送距離遠，結構簡單易于維護，能方便地實行程序化控制和自動化操作。廣泛地應用在冶金、煤炭、交通、水電、化工、建材、電力、輕工、糧食、港口、船舶等部門,是人工制砂生產線、石料生產線、石料生產線中不可缺少的設備。

皮帶輸送機結構組成：

　　皮帶輸送機由機架、輸送帶、托輥、滾筒及驅動裝置、制動器、張緊裝置、裝載、卸載、清掃器等裝置組成。

皮帶輸送機工作原理：

　　皮帶輸送機主要由兩個端點滾筒及緊套其上的閉合輸送帶組成。帶動輸送帶轉動的滾筒稱為驅動滾筒(傳動滾筒);另一個僅在于改變輸送帶運動方向的滾筒稱為改向滾筒。驅動滾筒由電動機通過減速器驅動，輸送帶依靠驅動滾筒與輸送帶之間的摩擦力拖動。驅動滾筒一般都裝在卸料端，以增大牽引力，有利于拖動。物料由喂料端喂入，落在轉動的輸送帶上，依靠輸送帶摩擦帶動運送到卸料端卸出。

皮帶輸送機特點：

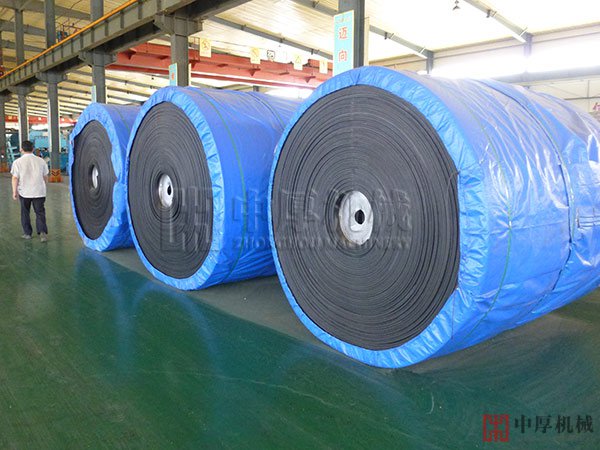

　　1、常用的有橡膠帶和塑料帶兩種。橡膠帶適用于工作環境溫度-15～40℃之間。物料溫度不超過50℃，超過50℃以上訂貨時需告知廠家，可以選用耐高溫輸送帶。向上輸送散粒料的傾角12°～24°。對于大傾角輸送可用裙邊帶。塑料帶具有耐油、酸、堿等優點，但對于氣候的適應性差，易打滑和老化。

　　2、托輥有槽形托輥、平形托輥、調心托輥、緩沖托輥。槽形托輥(由3個輥?zhàn)咏M成)支承承載分支，用以輸送散粒物料;調心托輥用以調整帶的橫向位置，避免跑偏;緩沖托輥裝在受料處，以減小物料對帶的沖擊。

　　3、滾筒分驅動滾筒和改向滾筒。驅動滾筒是傳遞動力的主要部件。分單滾筒(膠帶對滾筒的包角為210°～230°)、雙滾筒(包角達350°)和多滾筒(用于大功率)等。

　　4、張緊裝置其作用是使輸送帶達到張力，以免在驅動滾筒上打滑，并使輸送帶在托輥間的撓度保證在規定范圍內。

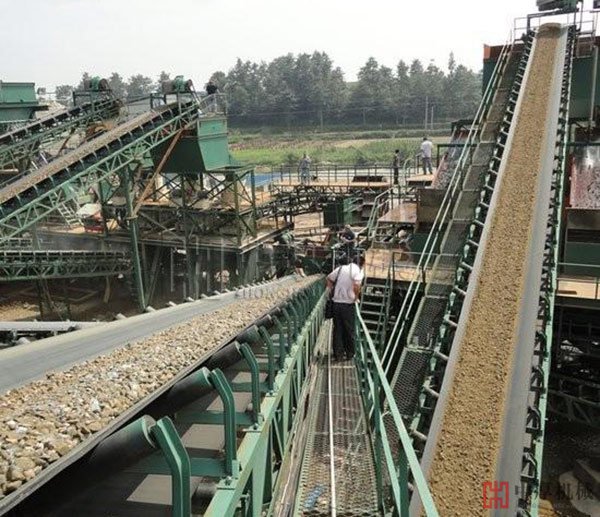

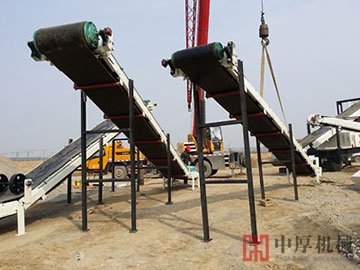

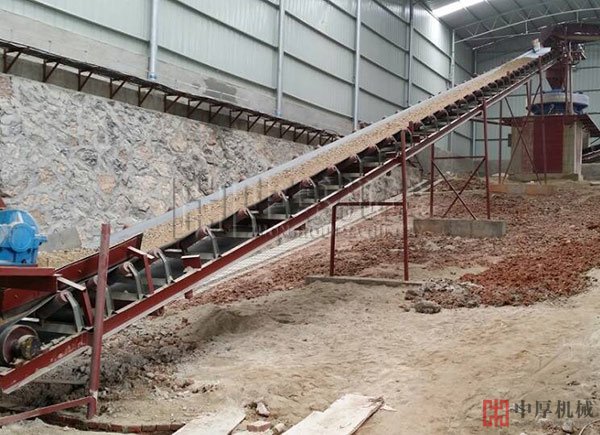

皮帶輸送機使用現場

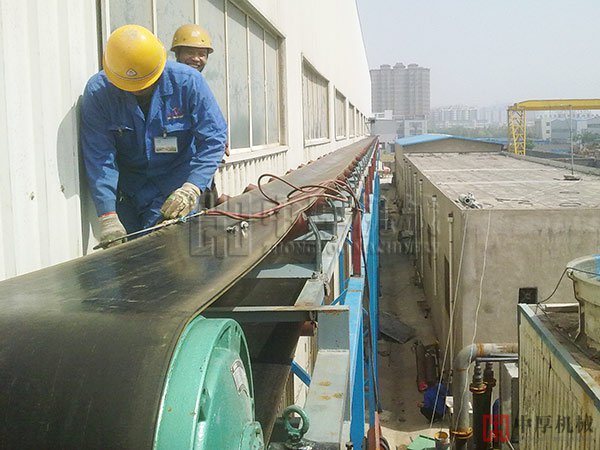

皮帶輸送機常見跑偏處理

　　1、調整承載托輥組皮帶機的皮帶在整個皮帶輸送機的中部跑偏時可調整托輥組的位置來調整跑偏;在制造時托輥組的兩側安裝孔都加工成長孔，以便進行調整。具體調整方法，具體方法是皮帶偏向哪一側，托輥組的哪一側朝皮帶前進方向前移，或另外一側后移。

　　2、安裝調心托輥組。調心托輥組有多種類型如中間轉軸式、四連桿式、立輥式等其原理是采用阻擋或托輥在水平面內 方向轉動阻擋或產生橫向推力使皮帶自動向心達到調整皮帶跑偏的目的。一般在皮帶輸送機總長度較短時或皮帶輸送機雙向運行時采用此方法比較合理，原因是較短皮帶輸送機更容易跑偏并且不容易調整。而長皮帶輸送機不采用此方法，因?yàn)檎{(diào)心托輥組的使用會對皮帶的使用壽命產生的影響。

　　3、調整驅動滾筒與改向滾筒位置。驅動滾筒與改向滾筒的調整是皮帶跑偏調整的重要環節。因?yàn)橐粭l皮帶輸送機至少有2到5個滾筒，所有滾筒的安裝位置垂直于皮帶輸送機長度方向的中心線，若偏斜過大必然發生跑偏。其調整方法與調整托輥組類似。對于頭部滾筒如皮帶向滾筒的右側跑偏，則右側的軸承座應當向前移動，皮帶向滾筒的左側跑偏，則左側的軸承座應當向前移動，相對應的也可將左側軸承座后移或右側軸承座后移。尾部滾筒的調整方法與頭部滾筒剛好相反。調整方法。經過反復調整直到皮帶調到較理想的位置。在調整驅動或改向滾筒前準確安裝其位置。

　　4、脹緊處的調整。皮帶脹緊處的調整是皮帶輸送機跑偏調整的一個非常重要的環節。重錘脹緊處上部的兩個改向滾筒除應垂直于皮帶長度方向以外還應垂直于重力垂線，即保證其軸中心線水平。使用螺旋脹緊或液壓油缸脹緊時，脹緊滾筒的兩個軸承座應當同時平移，以保證滾筒軸線與皮帶縱向方向垂直。具體的皮帶跑偏的調整方法與滾筒處的調整類似。

　　5、轉載點處落料位置對皮帶跑偏的影響。轉載點處物料的落料位置對皮帶的跑偏有非常大的影響，尤其在兩條皮帶機在水平面的投影成垂直時影響更大。通常應當考慮轉載點處上下兩條皮帶機的相對高度。相對高度越低，物料的水平速度分量越大，對下層皮帶的側向沖擊也越大，同時物料也很難居中。使在皮帶橫斷面上的物料偏斜，導致皮帶跑偏。如果物料偏到右側，則皮帶向左側跑偏，反之亦然。在設計過程中應盡可能地加大兩條皮帶機的相對高度。在受空間限制的移動散料輸送機械的上下漏斗、導料槽等件的形式與尺寸更應認真考慮。一般導料槽的的寬度應為皮帶寬度的三分之二左右比較合適。為減少或避免皮帶跑偏可增加擋料板阻擋物料，改變物料的下落方向和位置。

　　6、雙向運行皮帶輸送機跑偏的調整。雙向運行的皮帶輸送機皮帶跑偏的調整比單向皮帶輸送機跑偏的調整相對要困難許多，在具體調整時應先調整某一個方向，然后調整另外一個方向。調整時要仔細觀察皮帶運動方向與跑偏趨勢的關系，逐個進行調整。重點應放在驅動滾筒和改向滾筒的調整上，其次是托輥的調整與物料的落料點的調整。同時應注意皮帶在硫化接頭時應使皮帶斷面長度方向上的受力均勻，在采用導鏈牽引時兩側的受力盡可能地相等。
